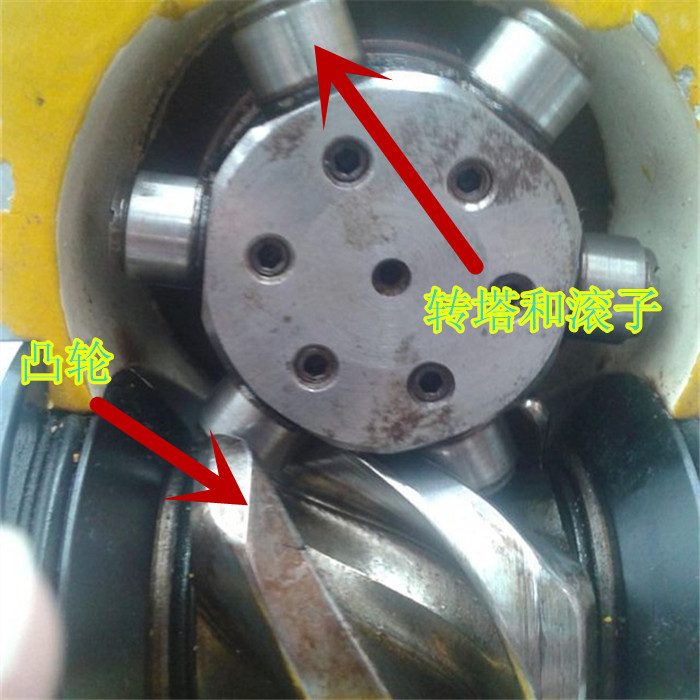

凸輪分割器內部的結構原理比較簡單，主要由2大部分組成，一：輸入軸，軸的中心套上凸輪.二：輸出轉塔，轉塔上的凸輪滾子和凸輪接觸，當入力軸旋轉的時候帶動凸輪和滾子接觸，驅使出力轉塔旋轉分度，分度的工位數很分度時的時候，停止時的時間，和凸輪的驅動角和分布滾子的數量多少，來決定工位數和間歇的時間，一般凸輪分割器的工位是固定，個別做成任意分度的等于是一個凸輪減速機，分割器本身不帶工位，由伺服電機來控制角度，這種在設備中用的不多，一般在雕銑機等設備中使用.

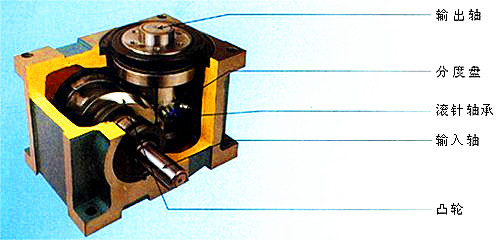

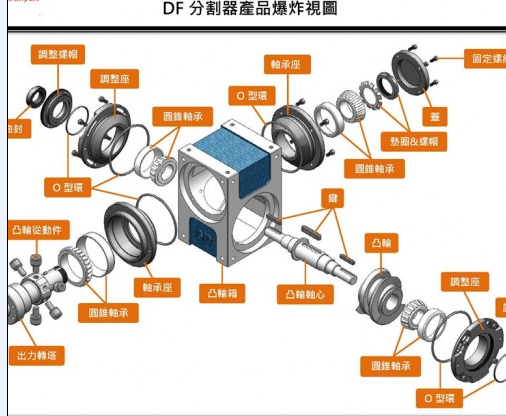

 下面展示下凸輪分割器結構圖細節：

 凸輪分割器16工位以內的一般都是電機帶動分割器入力軸旋轉一圈，輸出軸旋轉一個工位，比如8工位就旋轉8分之一，16工位開始是雙停留的，電機帶動分割器輸入軸半圈，輸出軸旋轉一個工位，所以在選型時針對16工位的，電機的減速比在選擇的時候需要特別注意.
